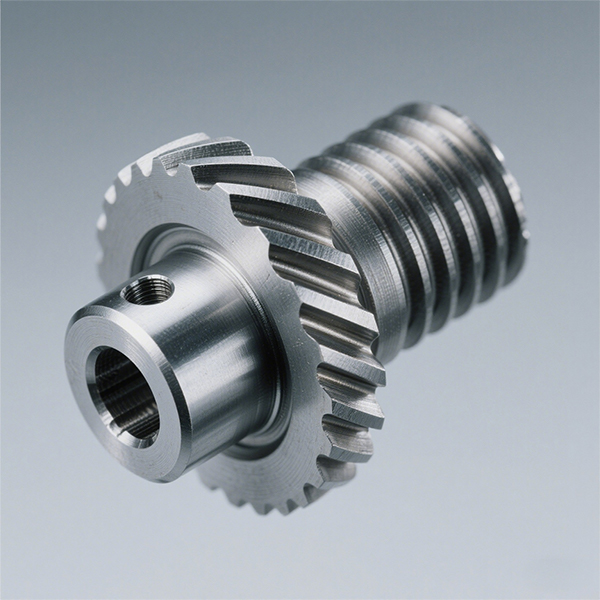

Черезвездная передача — это винтовой элемент, используемый в паре с червячным колесом для передачи движения и мощности между перекрещивающимися осями (обычно под углом 90°). Она обладает высокой передаточной способностью, компактной конструкцией, плавной работой и возможностью самозапирания. Внешний вид червяка напоминает винт и состоит из спиральных зубьев, распределённых вдоль оси. Поверхность зубьев может быть цилиндрической, конической или кольцевой. Распространенные типы зубьев включают: Архимедов червяк (ZA), линейный червяк (ZI), нормальный прямой червяк (ZN), конический обворачивающий червяк (ZK).
Модуль (m): определяет размер зуба, стандартное значение выбирается в соответствии с GB/T 10088.
Число головок (z₁): одноголовочный червяк имеет высокое передаточное отношение (до 1:1000), но низкую эффективность; многоголовочный червяк (например, 2-4 головки) имеет высокую эффективность, но слабое самозапирание.
Угол подъема (γ): влияет на эффективность передачи и самозапирание, самозапирание достигается, если γ ≤ угол трения.
Обычно используется сталь 45, 40Cr и другие углеродистые или легированные стали, закаленные (HRC 45-55) или с цементацией (HRC 58-63) для повышения твердости и износостойкости.
1. Промышленная механика:
- Редукторы: обеспечивают передаточное отношение от 1:10 до 1:100, используются в горнодобывающем оборудовании, текстильной промышленности и др.
- Угловые механизмы: одноголовочный червяк обеспечивает высокую точность позиционирования, используется для привода столов станков.
2. Автомобили и авиация:
- Системы рулевого управления: механизм червяк-шестерня обеспечивает увеличение силы руля, отличается компактной конструкцией.
- Привод закрылков на самолетах: использует свойство самозапирания для обеспечения безопасности полета.
3. Специальное оборудование:
- Пищевое оборудование: червяк из нержавеющей стали в сочетании с пластиковым червячным колесом, соответствующим санитарным требованиям.
- Медицинское оборудование: прецизионная передача червяка используется для микронастройки столов для КТ.
